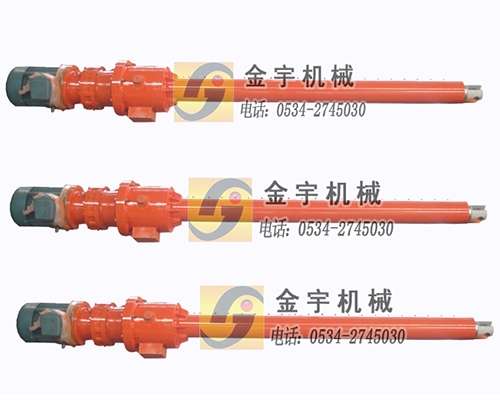

DG電動推桿
DG電動推桿
電動推桿又稱為電動缸或電動直線執行器。早在上世紀八十年代初期引進我國，早期應用于鋼廠及發電廠。電動推桿其原理是將電動機的旋轉運動轉變?yōu)橥茥U的直線運動，可以實現遠距離控制、集中控制或程序自動控制，即可實現自動往復不停的推拉運動，且結構緊湊、安全可靠，近些年來，電動推桿的適用范圍正在不斷擴大，幾乎可用于所有需要往復運動的設備中。
一．產品簡介
電動直線執行裝置（即電動推桿），是一種將電動機的旋轉運動轉換為推桿的直線運動的驅動裝置，可以實現遠距離控制，集中控制或程序自動控制。
1. 產品組成：電機；減速機；絲杠；推桿；電氣控制系統。
2. 結構形式：電機與推桿垂直；電機與推桿平行；電機推桿同軸。
3. 驅動電機種類：普通三相異步電機；普通兩相電機；普通直流電機；變頻電機；直流伺服電機；步進電機等，在有些特殊要求時也可接氣動馬達；液壓馬達。
4. 實現功能：開閉，升降，傾斜，搬運，翻轉，停止，定位，以及間歇傳送等。
5. 應用行業：冶金、礦山、電力、石化、煤炭、機械、交通、船舶、環保、建材、建筑、航天、航空、國防等行業中。
6. 產品選型主要參數：推拉力（N）；行程；運行速度（mm/s）。
二．行程測控形式
1. 接觸開關（機械式） 2. 磁感應開關 3. 電位計 4. 光柵計數器
三．運行控制參數
1.固定速度控制；按選型表格選定固定速度，不可變。
2.無級調速控制：變頻或伺服任意調整速度。
四．選用須知
首先確定工作對象的運動狀態，進行受力分析，計算所需用的推力、行程和速度，然后按推力、行程和速度這三個參數自選型表格中選定符合參數要求的電動推桿。如推力行程不足，可通過變更力臂增設杠桿機構來實現，或在訂貨時提出特殊要求。本公司可專門為您設計制造您所需要的非標電動推桿系列產品。
五．安裝注意事項
電動推桿外殼設有安裝支軸，可配制安裝底架或吊架安裝于適當位置，端部的軸接頭，與被推構件相聯接。安裝底架等電動推桿附件可隨機訂購。
1.電動推桿裝設的過載保護開關必須串接在電機控制線路中。
2.使用時，用戶必須安裝外接行程限位裝置，以控制電動推桿工作。本機內的過載保護開關不得作為外接行程的開關使用。外接光電接近開關裝置可隨機訂購。
3.普通電動推桿在安裝和使用時，不允許承受徑向力。
六．維護和檢修
1.工作環境在溫度-15°C～40°C之間，相對濕度在85%以下能正常運行。
2.電動推桿運行一些時間（約為半年）后，應檢查修理，絲桿副的加脂可拆下缸筒上的加油塞，使推桿行程前進，用干油槍涂敷在絲桿外周，齒輪及軸承的加脂可拆去齒輪箱體上的蓋板，直接進行加脂。
3. 必須經常注意限位開關的位置，防止多次使用造成其發生位移而失控，致使電動機燒毀。
一．產品簡介
電動直線執行裝置（即電動推桿），是一種將電動機的旋轉運動轉換為推桿的直線運動的驅動裝置，可以實現遠距離控制，集中控制或程序自動控制。
1. 產品組成：電機；減速機；絲杠；推桿；電氣控制系統。
2. 結構形式：電機與推桿垂直；電機與推桿平行；電機推桿同軸。
3. 驅動電機種類：普通三相異步電機；普通兩相電機；普通直流電機；變頻電機；直流伺服電機；步進電機等，在有些特殊要求時也可接氣動馬達；液壓馬達。
4. 實現功能：開閉，升降，傾斜，搬運，翻轉，停止，定位，以及間歇傳送等。
5. 應用行業：冶金、礦山、電力、石化、煤炭、機械、交通、船舶、環保、建材、建筑、航天、航空、國防等行業中。
6. 產品選型主要參數：推拉力（N）；行程；運行速度（mm/s）。
二．行程測控形式
1. 接觸開關（機械式） 2. 磁感應開關 3. 電位計 4. 光柵計數器
三．運行控制參數
1.固定速度控制；按選型表格選定固定速度，不可變。
2.無級調速控制：變頻或伺服任意調整速度。
四．選用須知
首先確定工作對象的運動狀態，進行受力分析，計算所需用的推力、行程和速度，然后按推力、行程和速度這三個參數自選型表格中選定符合參數要求的電動推桿。如推力行程不足，可通過變更力臂增設杠桿機構來實現，或在訂貨時提出特殊要求。本公司可專門為您設計制造您所需要的非標電動推桿系列產品。
五．安裝注意事項
電動推桿外殼設有安裝支軸，可配制安裝底架或吊架安裝于適當位置，端部的軸接頭，與被推構件相聯接。安裝底架等電動推桿附件可隨機訂購。
1.電動推桿裝設的過載保護開關必須串接在電機控制線路中。
2.使用時，用戶必須安裝外接行程限位裝置，以控制電動推桿工作。本機內的過載保護開關不得作為外接行程的開關使用。外接光電接近開關裝置可隨機訂購。
3.普通電動推桿在安裝和使用時，不允許承受徑向力。
六．維護和檢修
1.工作環境在溫度-15°C～40°C之間，相對濕度在85%以下能正常運行。
2.電動推桿運行一些時間（約為半年）后，應檢查修理，絲桿副的加脂可拆下缸筒上的加油塞，使推桿行程前進，用干油槍涂敷在絲桿外周，齒輪及軸承的加脂可拆去齒輪箱體上的蓋板，直接進行加脂。
3. 必須經常注意限位開關的位置，防止多次使用造成其發生位移而失控，致使電動機燒毀。
